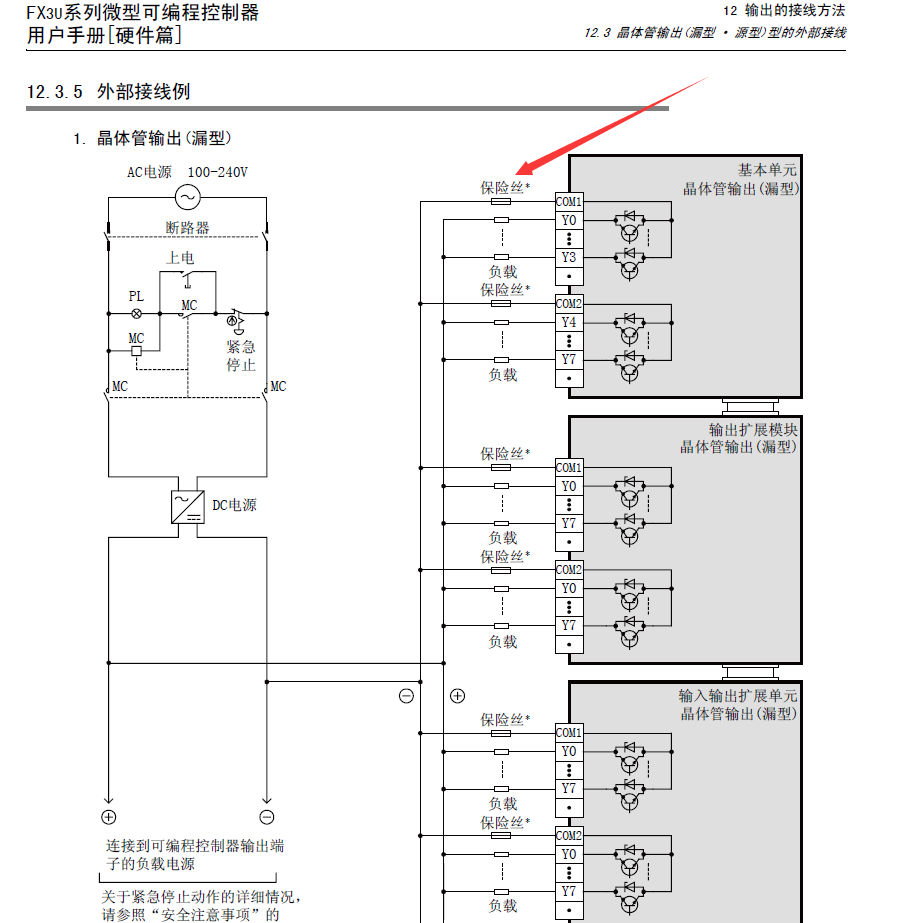

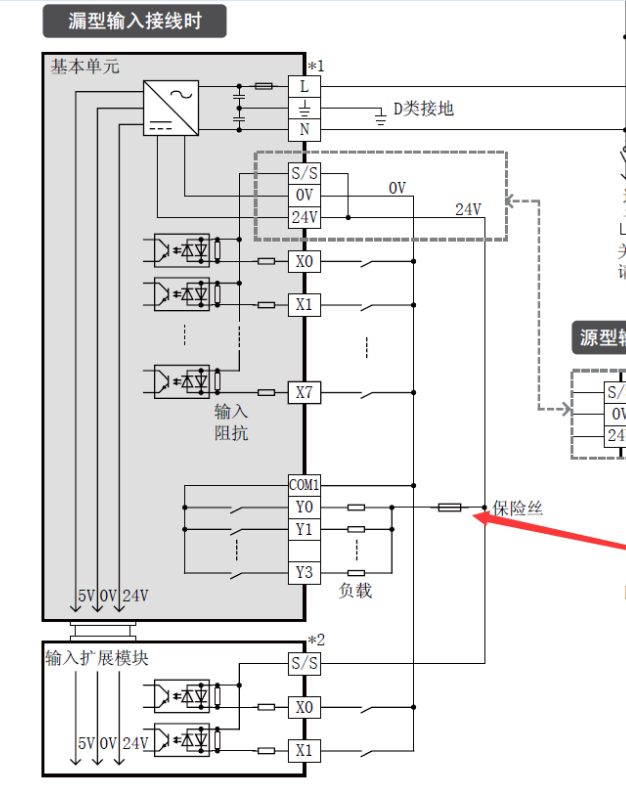

三菱PLC   晶體管輸出  控制airtac電磁閥的線圈(DC24v      3w)    你們是怎么做？ 直接接電磁閥 ？加中間繼電器轉一次？  還是如下圖加保險？

我們廠的都是加中間繼電器中轉一次，這樣的話就算負載短路只是損壞繼電器，而不會影響PLC端口

引用

引用第1樓lqc2856于2016-09-16 18:21發表的  :
我們廠的都是加中間繼電器中轉一次，這樣的話就算負載短路只是損壞繼電器，而不會影響PLC端口

不科學呀   如果 晶體管 輸出 也都用繼電器轉一次  那還做PLC的廠家 還出什么 晶體管輸出呀 直接用繼電器輸出 就行了吧，

繼電器可以接AC220v的負載，晶體管不行吧！如果你接DC24負載，當然可以用繼電器輸出，但是繼電器輸出有壽命的，比晶體管短。如果是負載短路了，只是影響中間繼電器，不會影響IO端口，如果負載短路，會燒毀PLC的保險絲，更換也麻煩啊。

轉繼電器輸出保險，設備廠家都是這樣做的。

幾年前的設備是加繼電器的   新設備很少有加的了

為什么 DC24 電磁閥線圈容易短路   中間繼電器線圈就不容易短路？

引用

引用第2樓xzg278363271于2016-09-16 19:37發表的  :

不科學呀   如果 晶體管 輸出 也都用繼電器轉一次  那還做PLC的廠家 還出什么 晶體管輸出呀 直接用繼電器輸出 就行了吧，

小弟弟，晶體管主要控制高頻脈沖輸出，用來直接控制伺服步進的，繼電器輸出達不到這個高的頻率，何況即使達到機械觸電也容易壞啊

引用

引用第8樓471165265于2016-09-17 14:57發表的  :

小弟弟，晶體管主要控制高頻脈沖輸出，用來直接控制伺服步進的，繼電器輸出達不到這個高的頻率，何況即使達到機械觸電也容易壞啊

就是因?yàn)?要帶伺服放大器 才選的 晶體管輸出   剩余30個點用來驅動電磁閥    都要轉一次 不是要30個繼電器增加成本，  昨天也問了一個技成培訓老師 說不需要帶中間繼電器，燒點可能其他原因，接地或者附近有焊接設備

反正我是從來不轉的，晶體管輸出的直接控制DC24V 3W的電磁閥，如果都要轉的話，一臺機有時上百個電磁閥，轉起來我會瘋掉的，一般我廠里幾十臺自動機一年也難得壞幾個點。

并且一旦全部輸出控制電磁閥都要經過中間繼電器轉下的話，整機的運行效率也會有所下降的，感覺為了保護幾個點不被外部短路而燒壞，最終付出的代價有點得不償失了。

用中間繼電器轉比較好，只所以有的輸出做能晶管型的，是因?yàn)橛枚ㄎ豢刂茣r，繼電器輸出型無法滿足發高速脈沖的功能！PLC的輸出做的是通用型的，不可能為了你一個小小的要求而做能你想要的功能。
